| Производительность по пару | 1600 кг/ч |
| Давление пара (max) | 100 кгс/см2 |
| Питательный насос | 2.3 ПТ25 |
| Колесная формула | 6х6 |
| Мощность двигателя | 312 л.с. |
| Спальное место | нет |
Гарантия
— на технику: 24 месяца или 100 000 км пробега
— на навесное оборудование: 12 месяцев
Варианты комплектации
Характеристики и описание
Характеристики
Основные узлы
| Насос питательный | 2,3 ПТ25Д1М2 |
| Вентилятор | 35.02.01.200 литой корпус |
| Топливный насос | НШ-10 |
| Клапан предохранительный | 35.07.60.000 – 3 шт. |
| Контрольно-измерительные приборы и автоматика (КИПиА) | Аналого-цифровая система управления |
| Котёл паровой | КП. 01.000 - 1600 кг/ч, 100 кгс/см2, материал змеевиков – труба бесшовная холоднодеформированная 28х3,5 мм, ст20 |
| Устройство горелочное | На две форсунки |
| Форсунки | 2 шт. (Danfoss) |
| Бак запаса питательной воды | до 6 м3, эллиптического сечения |
| Бак запаса топлива | 1 шт. 0,6 м3 |
| Топливная система | Предохранительный клапан на топливной системе |
| Кислотная обработка котла | Специальный штуцер |
| Дыхательные клапана и трубки | На водяной и топливной емкостях, с выводом за пределы фургона |
Конструкция фургона и его элементы
| Цвет фургона | Серый (возможен окрас по требованиям заказчика) |
| Внутренняя обшивка фургона | Специализированная сэндвич-панель на заклепках |
| Утеплитель | 40 мм, пенополиизоцианурат |
| Наружная обшивка фургона | Специализированная сэндвич-панель на заклепках |
| Лестницы | Выдвижные из-под фургона |
| Устройство для укладки рукава ПАР-2 | В задней части фургона |
| Рама установки | Утеплена пенополистиролом, имеет утепленные люки для возможности обслуживания трансмиссии из фургона |
| Кожух защитный на котел | Для предотвращения попадания дымовых газов в фургон |
ЗИП навесного оборудования
| Магистральные паровые трубы | 24 м, БРС с выступами для монтажа/демонтажа |
| Паровой рукав | 1 шт. – ПАР-2, Ду25, 20 м |
| Пика | 1 шт. – 1,5 м |
| Запорный узел | 1 шт. |
| Колено | 6 шт. |
| ЗИП водяного насоса | 1 шт. |
Средства безопасности
| Огнетушитель | 1 шт. – ОУ-2 с креплениями для установки в будке ППУА |
| Медицинская аптечка | 1 шт. |
| Знак аварийной остановки | 1 шт. (ГОСТ Р41.27-2001) |
| Упор противооткатный | 2 шт. с кронштейнами |
Режимы работы ППУ
Режим I
| Нагреваемая среда | Вода |
| Производительность по пару, кг/ч | 1600 |
| Давление, МПа (кгс/см2) | 9,81-1 (100-10) |
| Температура пара, °C | 310-10 |
| Теплопроизводительность (расчётная), кДж (ккал/ч) | 3929200 (940000) |
| Жёсткость питательной воды, мкг-экв/кг, не более | 10 |
| Расход топлива паровым котлом, кг/ч | 110 |
| Топливо, используемое для работы | Дизельное (ГОСТ 305-82) |
| Степень сухости пара, % | 80 |
| Время до получения пара, мин, не более | 15 |
| Вместимость цистерны для воды, м3 | 5,2 |
| Вместимость бака для топлива, м3 | 0,6 |
| Управление установкой | Из кабины водителя и кунга установки |
Режим II
| Нагреваемая среда | Вода |
| Производительность по пару, кг/ч | 1600 |
| Давление, МПа (кгс/см²) | 0,78-0,2 (8-2) |
| Температура пара, °C | 175-10 |
| Теплопроизводительность (расчётная), кДж (ккал/ч) | 1178760 (282000) |
| Жёсткость питательной воды, мкг-экв/кг, не более | 10 |
| Расход топлива паровым котлом, кг/ч | 35 |
| Топливо, используемое для работы | Дизельное (ГОСТ 305-82) |
| Степень сухости пара, % | 20 |
| Время до получения пара, мин, не более | 15 |
| Вместимость цистерны для воды, м3 | 5,2 |
| Вместимость бака для топлива, м3 | 0,6 |
| Управление установкой | Из кабины водителя и кунга установки |
Шасси
| Модель шасси | Урал NEXT 4320-74Е5 |
| Колесная формула | 6х6 |
| Тип кабины | Капотная (NEXT), трехместная |
| Спальное место | Нет |
| Модель двигателя | ЯМЗ-53613-10 (Евро-5) |
| Мощность двигателя, л.с. | 312 |
| КПП | ЯМЗ-1105, 5 ст., механическая |
| Ёмкость топливного бака, л | 300 |
| Размер шин | 425/85 R21 |
| Расположение ДЗК | На задней стенке кунга |
Вся представленная на сайте информация, касающаяся технических характеристик, наличия на складе, стоимости товаров, носит информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями Статьи 437(2) Гражданского кодекса РФ.

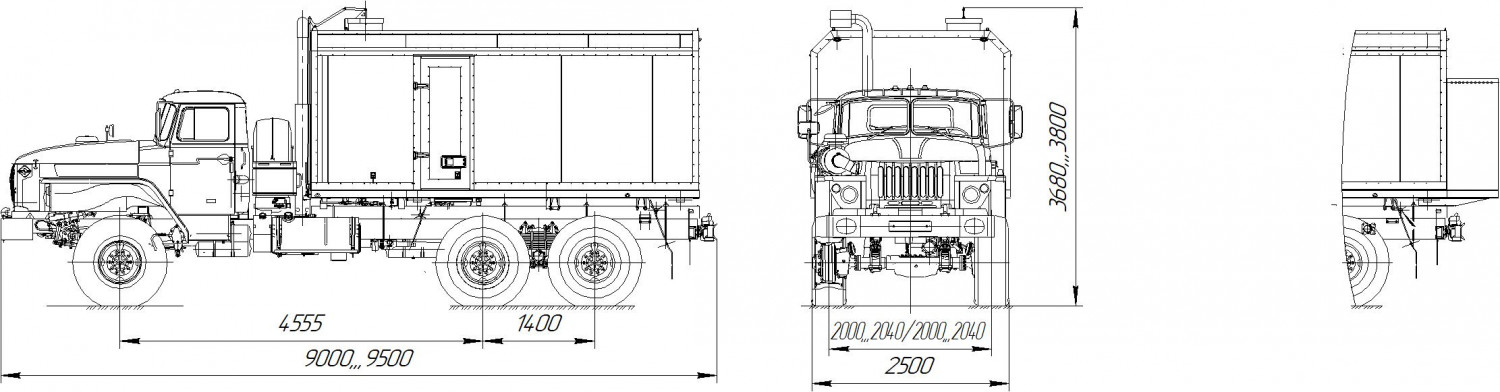

Габаритные чертежи
