| Производительность по пару | 1600 кг/ч |
| Давление пара (max) | 100 кгс/см2 |
| Питательный насос | 2.3 ПТ25 |
| Колесная формула | 6х6 |
| Мощность двигателя | 300 л.с. |
| Спальное место | нет |
| Особенности | газобаллонное оборудование |
Гарантия
— на технику: 24 месяца или 100 000 км пробега
— на навесное оборудование: 12 месяцев
Варианты комплектации
Характеристики и описание
Характеристики
Основные узлы
| Насос питательный | 2,3 ПТ25Д1М2 |
| Вентилятор | 35.02.01.200 литой корпус |
| Клапан предохранительный | 35.07.60.000 – 3 шт. |
| Контрольно-измерительные приборы и автоматика (КИПиА) | Аналого-цифровая автоматизированная система управления с автоматическим поддержанием заданного давления пара |
| Котёл паровой | КП. 01.000 - 1600 кг/ч, 100 кгс/см2, материал змеевиков – труба бесшовная холоднодеформированная 28х3,5 мм, ст20 |
| Устройство горелочное | Газовое, бесфорсуночное. Максимальная тепловая мощность 1335 кВт. Минимальная тепловая мощность – 172 кВт. Подготовка горючей смеси без предварительного смешения. Регулируемый коэффициент избытка воздуха. Управление автоматизированное от шкафа управления САФАР-400-ПГ. |
| Бак запаса питательной воды | 5,2 м3, сечение "чемодан" |
| Топливная система | Предохранительный клапан на топливной системе |
| Система редуцирования | С предварительным подогревом газа от системы охлаждения ДВС. Запорная и регулирующая арматура – производства РФ. Электроприводы BELIMO. |
| Кислотная обработка котла | Специальный штуцер |
| Дыхательные клапана и трубки | На водяной и топливной емкостях, с выводом за пределы фургона |
| Контроль загазованности | Датчики СН4 и СО в фургоне |
Конструкция фургона и его элементы
| Цвет фургона | Серый (возможен окрас по требованиям заказчика) |
| Внутренняя обшивка фургона | Специализированная сэндвич-панель на заклепках |
| Утеплитель | 40 мм, пенополиизоцианурат |
| Наружная обшивка фургона | Специализированная сэндвич-панель на заклепках |
| Лестницы | Выдвижные из-под фургона |
| Устройство для укладки рукава ПАР-21 | В задней части фургона |
| Рама установки | Утеплена пенополистиролом, имеет утепленные люки для возможности обслуживания трансмиссии из фургона |
| Кожух защитный на котел | Для предотвращения попадания дымовых газов в фургон |
ЗИП навесного оборудования
| Магистральные паровые трубы | 24 м, БРС с выступами для монтажа/демонтажа |
| Паровой рукав | 1 шт. – ПАР-2, Ду25, 20 м |
| Пика | 1 шт. – 1,5 м |
| Запорный узел | 1 шт. |
| Колено | 6 шт. |
| ЗИП водяного насоса | 1 шт. |
Средства безопасности
| Огнетушитель | 2 шт. – ОП с креплениями для установки в будке ППУА |
| Медицинская аптечка | 1 шт. |
| Знак аварийной остановки | 1 шт. (ГОСТ Р41.27-2001) |
| Упор противооткатный | 2 шт. с кронштейнами |
Пакет предоставляемой документации
| Сертификат соответствия, техническому регламенту Таможенного союза «О безопасности оборудования, работающего под избыточным давлением» (ТР ТС 032/2013), утвержденному Решением Комиссии Таможенного союза от 02 июля 2013 г. № 41 | Заверенная копия |
| Декларация о соответствии требованиям ТР ТС 010/2011 «О безопасности машин и оборудования»: ЕАЭС № RU Д-RU.АМ05.В.00406/19 | Заверенная копия |
| Паспорта на предохранительные клапана | 1 шт. |
| Руководство по эксплуатации на парогенераторную установку | 1 шт. |
| Документация на покупные комплектующие | 1 шт. |
| Паспорт передвижной парогенераторной установки | 1 шт. |
| Одобрение типа ТС | Заверенная копия |
| Выписка ЭПТС | 1 шт., заверенная копия |
Режимы работы ППУ
Режим I
| Нагреваемая среда | Вода |
| Производительность по пару, кг/ч | 1600 |
| Давление, МПа (кгс/см2) | 9,81-1 (100-10) |
| Температура пара, °C | 310-10 |
| Теплопроизводительность (расчётная), кВт | 1093 |
| Жёсткость питательной воды, мкг-экв/кг, не более | 10 |
| Топливо, используемое для работы | Газ природный топливный компримированный ГОСТ 27577-2000 (метан) |
| Степень сухости пара, % | 80 |
| Время до получения пара, мин, не более | 5 |
| Вместимость цистерны для воды, м3 | 5,2 |
| Общий объем газовых баллонов ВО, л | 720 (9х80) |
| Гарантия устойчивого образования пара при остаточном давлении в баллонах, кгс/см2 | Не более 10 |
| Тип устанавливаемых газовых баллонов | III (Баллоны производства РФ) |
| Привод механизмов установки | От тягового двигателя автомобиля через КДОМ |
| Управление установкой | Из кабины водителя и из фургона |
| Режимы работа установки |
|
Режим II
| Нагреваемая среда | Вода |
| Производительность по пару, кг/ч | 1600 |
| Давление, МПа (кгс/см²) | 0,78-0,2 (8-2) |
| Температура пара, °C | 175-10 |
| Теплопроизводительность (расчётная), кВт | 327 |
| Жёсткость питательной воды, мкг-экв/кг, не более | 10 |
| Топливо, используемое для работы | Газ природный топливный компримированный ГОСТ 27577-2000 (метан) |
| Степень сухости пара, % | 20 |
| Время до получения пара, мин, не более | 5 |
| Вместимость цистерны для воды, м3 | 5,2 |
| Общий объем газовых баллонов ВО, л | 720 (9х80) |
| Гарантия устойчивого образования пара при остаточном давлении в баллонах, кгс/см2 | Не более 10 |
| Тип устанавливаемых газовых баллонов | III (Баллоны производства РФ) |
| Привод механизмов установки | От тягового двигателя автомобиля через КДОМ |
| Управление установкой | Из кабины водителя и из фургона |
| Режимы работа установки |
|
Шасси
| Модель шасси | КАМАЗ 43118-50 |
| Колесная формула | 6х6 |
| Тип кабины | Над двигателем, рестайлинговая |
| Спальное место | Есть |
| Модель двигателя | КАМАЗ-820.92-300 |
| Мощность двигателя, л.с. | 300 |
| КПП | ZF-9S1310ТО, 9 ст., механическая |
| ГБО, л | 9х80 + 4х100 + 3х100 = 1420 |
| Размер шин | 425/85 R21 |
| Расположение ДЗК | За кабиной |
Вся представленная на сайте информация, касающаяся технических характеристик, наличия на складе, стоимости товаров, носит информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями Статьи 437(2) Гражданского кодекса РФ.

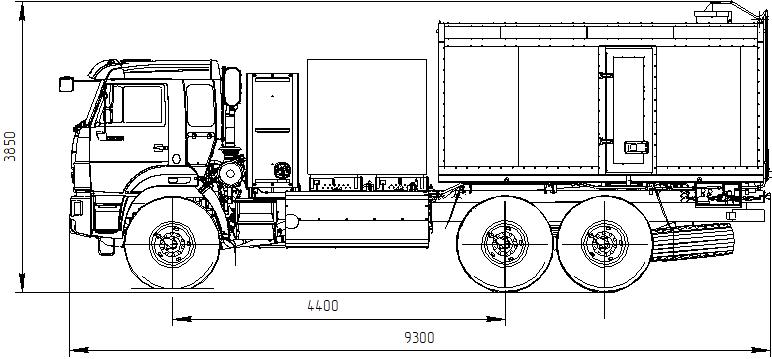

Габаритные чертежи
Описание
Передвижная парогенераторная установка ППУА используется:
- при проведении нефтепромысловых работ, для удаления гидропарафиновых отложений в трубопроводах с помощью пара низкого и высокого давления;
- отогрева оборудования, емкостей, промышленной и коммунальной техники;
- отогрева верхних слоев грунта;
- прогрева производственных помещений и временных сооружений.
