Автокран ZOOMLION ZTC600V, 8х4, 60 т

Марка шасси ZOOMLION
Грузоподъемность 60 тн
Колесная формула 8х4
Ошиновка двускатная
Мощность двигателя 375 л.с.

    Технические характеристики

    Рабочие характеристики Макс. грузоподъемность, кг 60000
    Макс. грузовой момент основной стрелы, кНм 2107
    Макс. грузовой момент полностью выдвинутой стрелы, кНм 1340
    Макс. высота подъема основной стрелы, м 13,1

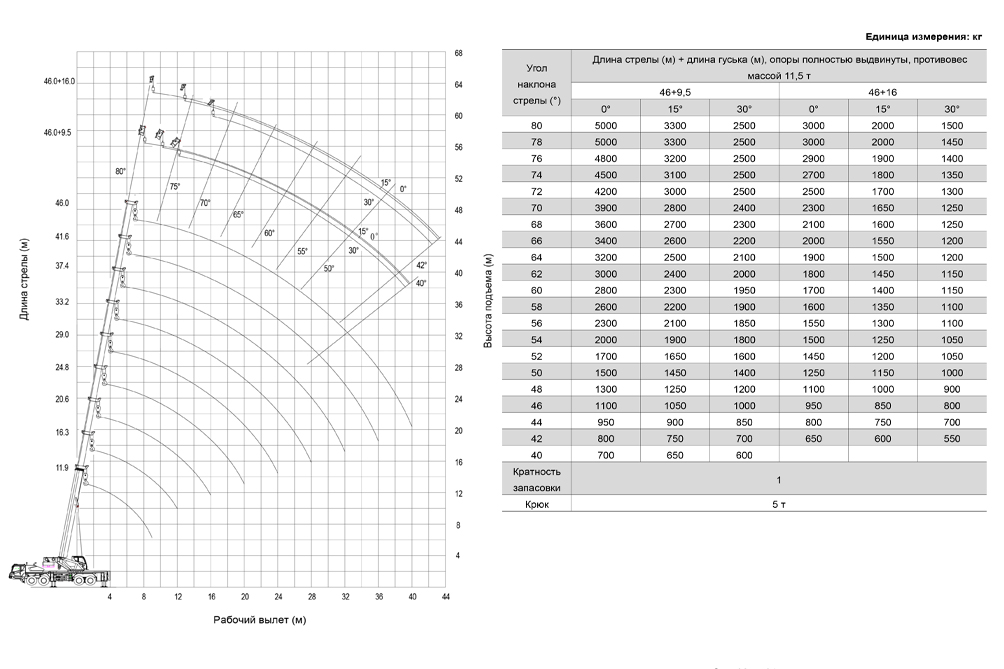

    Макс. высота подъема без гуська, м 46,7
    Макс. высота подъема с гуськом, м 62,5
    Макс. скорость одинарного каната (главной лебедки), м/мин 125
    Рабочие скорости Макс. скорость одинарного каната (вспомогательной лебедки), м/мин 125
    Время полного изменения вылета стрелы (от максимального до минимального), сек 45
    Время полного выдвижения секций телескопической стрелы, сек 105
    Частота вращения поворотной части, об/мин 0-2,2
    Ходовые характеристики Макс. скорость передвижения, км/ч 85
    Макс. преодолеваемый подъем, % 46
    Мин. диаметр поворота, м ≤23
    Мин. дорожный просвет, мм 305
    Расход топлива на 100 км пробега, л 40
    Масса Полная масса крана в транспортном положении, кг 47000
    Снаряженная масса, кг 46870
    Нагрузка на 1-ю и 2-ю ось, кг 20000
    Нагрузка на 3-ю и 4-ю ось, кг 27000

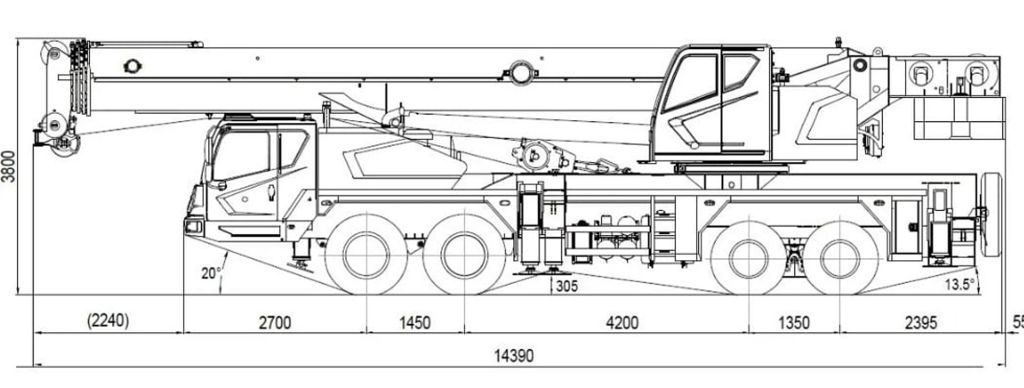

    Габариты Габаритные размеры (ДхШхВ), мм 14390х2800х3800
    База выносных опор, м 6,05
    Расстояние между выносными опорами, м
    • 7,8 (опоры полностью выдвинуты)
    • 5,18 (опоры наполовину выдвинуты)
    Радиус поворота хвостовой части, мм 4060
    Длина стрелы, м 11,9 - 46,0
    Угол наклона стрелы, град. -2...+80
    Длина гуська, м 9,5 , 16,0
    Длина гуська + длина стандартной секции, м 24,5
    Угол установки гуська, град. 0, 15, 30
    Кабина крановщика Изготовлена из стальных листов. Оснащена регулируемым сиденьем с подголовником, регулируемым пультом управления, кондиционером с отопителем, солнцезащитной шторкой, рукоятками управления с серводействием, стеклоочистителем и омывателем. Оборудована механизмом подъема и опускания кабины крановщика, максимальный угол наклона кабины крановщика составляет 20°.
    Стрела и механизм телескопирования стрелы Стрела состоит из одной корневой секции и четырех выдвижных секций стрелы, изготовлена из низколегированной высокопрочной стали, обладает отличной прочностью на изгиб.
    Применены встроенные ползуны, которые смонтированы в оголовках секций стрелы для регулировки зазора между соседними секциями стрелы, что позволит избежать изгиба стрелы и повысить грузоподъемность телескопической стрелы.
    Выдвижение и втягивание стрелы осуществляются с помощью двух гидроцилиндров телескопирования, канатов выдвижения и канатов втягивания.
    Гусёк Двухсекционный складной, длина гуська: 9,5 м…16 м. В комплект базового оснащения входит дополнительная вставка гуська длинной 7 метров.
    Механизм подъема стрелы 1 гидроцилиндр подъема стрелы с балансировочным клапаном.
    Механизм подъема Состоит из гидромоторов, балансировочных клапанов, сдвоенного тормозного клапана, редукторов лебедки, ограничителей высоты подъема крюка, ограничителей сматывания каната и грузовых канатов.
    Механизм поворота Состоит из гидромотора, буферного клапана, тормозного клапана, редуктора и опорно-поворотного устройства.
    Гидросистема Система открытого типа, применено пропорциональное гидравлическое управление с серводействием, пропорциональное регулирование скорости.
    В качестве силовой установки использованы насос переменной производительности и шестеренчатый насос.

    Характеристики шасси

    Колесная формула 8х4
    Модель ZTC600V
    Кабина Просторная, низко расположенная кабина водителя, изготовлена из стальных листов. В кабине водителя установлены передний пульт управления, регулируемое рулевое колесо, боковые окна с электроуправлением, регулируемое сиденье с гидроамортизатором и высокой спинкой, кондиционер с отопителем, солнцезащитная шторка и др., что создает комфортную рабочую обстановку.
    Рама Рама коробчатого типа из высокопрочной стали, с высоким сопротивлением кручению, обладает отличной несущей способностью.
    Модель двигателя (мощность л.с.) Weichai WP12.375E50 (375 л.с.), Евро-5
    Сцепление Однодисковое, сухое сцепление
    КПП 10JSD180A (FAST), 10 ст., механическая
    Подвески
    • Подвеска переднего моста: продольно-рессорная подвеска.
    • Подвеска среднего и заднего мостов: балансирная, на рессорах, с балансиром и реактивными штангами.
    Система рулевого управления (модель) В систему рулевого управления входят интегральный рулевой механизм с циркулирующими шариками и гидроусилителем, масляный насос рулевого управления и рулевой привод.
    Тормозная система
    • Рабочий тормоз (ножной тормоз): с двухконтурным пневматическим приводом, действует на все ступицы колес.
    • Стояночный тормоз (ручной тормоз): с пружинным энергоаккумулятором, действует на ступицы колес среднего и заднего мостов, может использоваться как аварийный тормоз.
    • Вспомогательный тормоз: моторный тормоз-замедлитель.
    Топливный бак, л 300
    ДЗК на раме сзади
    Типоразмер шин первого и второго мостов 385/95 R25
    Типоразмер шин среднего и заднего мостов 12.00R24
